M10 T型槽

最大负重

50KG

材料

不锈铁热处理

行程参数

X轴行程

500mm

Y轴行程

400mm

Z轴行程

500mm

A轴行程

-120至0

C轴行程

360度无限

工作空间尺寸

直径300，高度300mm

主轴通过高度

主轴鼻端到工作台距离500mm

主轴规格

主轴类型

机械主轴

主轴转速

最高8000r/min

主轴功率

11kw

主轴频率

/

换刀类型

气动换刀

主轴锥度

BT30-er32

刀具规格

1-20MM直径,50飞刀盘

运行速度

直线切削进给

9000mm/min

直线快速进给

12000mm/min

旋转切削进给

9000°/min

旋转快速进给

12000°/min

刀库

刀库类型

斗笠式伺服刀库

刀库容量

16

换刀时间

4s

自动对刀

支持自动对刀

最大刀长

80mm

最大直径

6mm

电机

X轴电机

伺服电机

Y轴电机

伺服电机

Z轴电机

伺服电机（抱闸）

A轴电机

伺服电机

C轴电机

伺服电机

尺寸

机型尺寸

1800宽x 1700厚x 2100高

电控柜尺寸

/

包装尺寸

2000x1800x2300

重量

净重

2000kg

毛重

2100kg

导轨

台湾上银 25/30直线滚珠导轨

丝杆

台湾TBI 2505/3205 C7双螺母滚珠丝杆

轴承

HRB轴承

钣金防护

YXZ三轴防护

XYZ轴不锈钢伸缩风琴防护罩

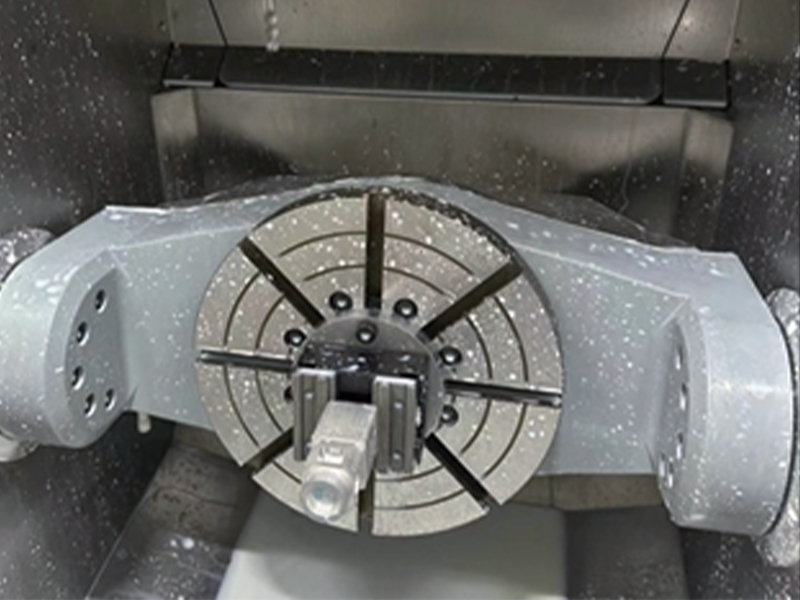

AC旋转轴

结构防护

外防护

钣金外壳

标准基座

铸铁落地式

电气控制

控制系统

MAC-6x

控制面板

跟随系统

变频器

11kw

轴电机

1kw/1.5kw伺服电机

主轴

同步主轴伺服电机

工作灯

Led防水照明灯

报警灯

三色led报警灯

线控手轮

6轴专用手轮

对刀仪

精密接触式电子对刀仪

刀库

刀库机构

伺服斗笠式刀库

刀座锁座

BT30

刀库控制

伺服电机，气缸

机械润滑

集中润滑油路

标配

线性轴润滑

定期手动注油润滑

旋转轴润滑

/

切削润滑

泵

120w金属切削液泵

水箱

50L隔离切削液水箱

过滤系统

切削液过滤盘，过滤网

水路

含水管，喷嘴，磁座

主轴冷却

泵

/

水箱

/

冷排

/

水路

/

主轴水冷机

/

附件

机床脚

可调减震垫铁4只

工具箱

内六角扳手1套，螺丝刀2把，活动扳手1把

刀具

6mm 2把，4mm2把

夹头

Er11-4mm2个/6mm2个

数据线

无

导轨

台湾上银 25/30滚柱直线导轨

电气控制

控制系统

新代220MA

机械润滑

集中润滑油路

导轨、丝杆油路

油泵

电子油泵

切削润滑

泵

120w金属切削液泵

水箱

50L隔离切削液水箱

过滤系统

切削液过滤盘，过滤网

切削液

环保循环切削液

主轴冷却

泵

/

水箱

/

冷排

/

冷却液

/

冷水机

/

附件

A轴

/

顶尖

/

夹具

平口钳，蛤蟆钳

刀具

端铣刀

10mm/8mm/6mm/4mm/3mm/2mm/1mm3刃，4刃

球头刀

10mm/8mm/6mm/4mm/3mm/2mm/1mm2刃

钻头

10mm/8mm/6mm/4mm/3mm/2mm/1mm60°
