M8 T型槽

最大负重

10KG

材料

不锈铁热处理

行程参数

X轴行程

350mm

Y轴行程

120mm

Z轴行程

250mm

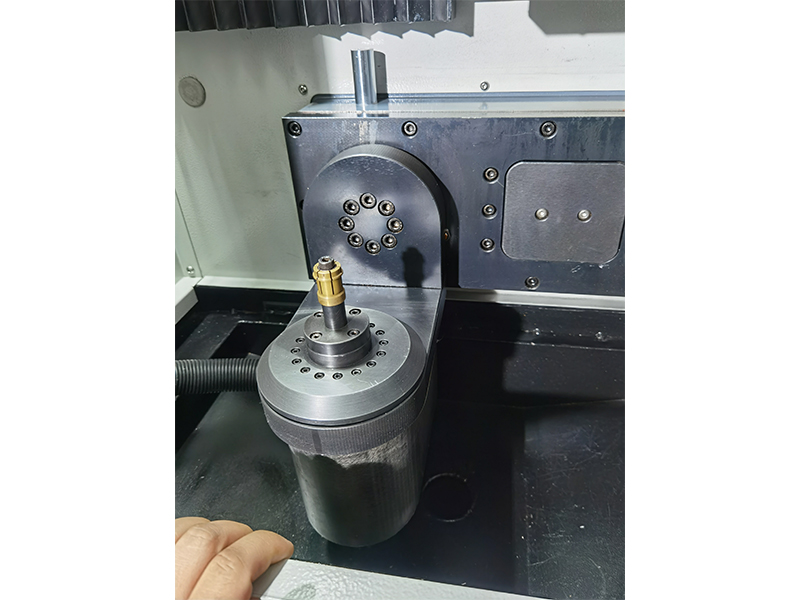

B轴行程

-110至0

C轴行程

360度无限旋转

工作空间尺寸

直径120，高度150mm

主轴通过高度

主轴鼻端到工作台距离220mm

主轴规格

主轴类型

变频电主轴

主轴转速

最高60000r/min

主轴功率

1.5kw

主轴频率

2000

换刀类型

手动换刀

主轴锥度

直柄6MM

刀具规格

1-6MM直径

运行速度

直线切削进给

4000mm/min

直线快速进给

6000mm/min

旋转切削进给

4000°/min

旋转快速进给

6000°/min

刀库

刀库类型

直排式刀库

刀库容量

10

换刀时间

5s

自动对刀

支持自动对刀

最大刀长

50mm

最大直径

6mm

电机

X轴电机

伺服电机

Y轴电机

伺服电机

Z轴电机

伺服电机（抱闸）

B轴电机

伺服电机

C轴电机

伺服电机

尺寸

机型尺寸

850宽x 800厚x 1400高

电控柜尺寸

/

包装尺寸

1000x900x1600

重量

净重

250kg

毛重

300kg

导轨

台湾上银 20直线滚珠导轨

丝杆

台湾TBI1605 C7双螺母滚珠丝杆

轴承

HRB轴承

钣金防护

YXZ三轴防护

XYZ轴伸缩风琴防护罩

BC旋转轴

结构防护

外防护

钣金外壳

标准基座

/

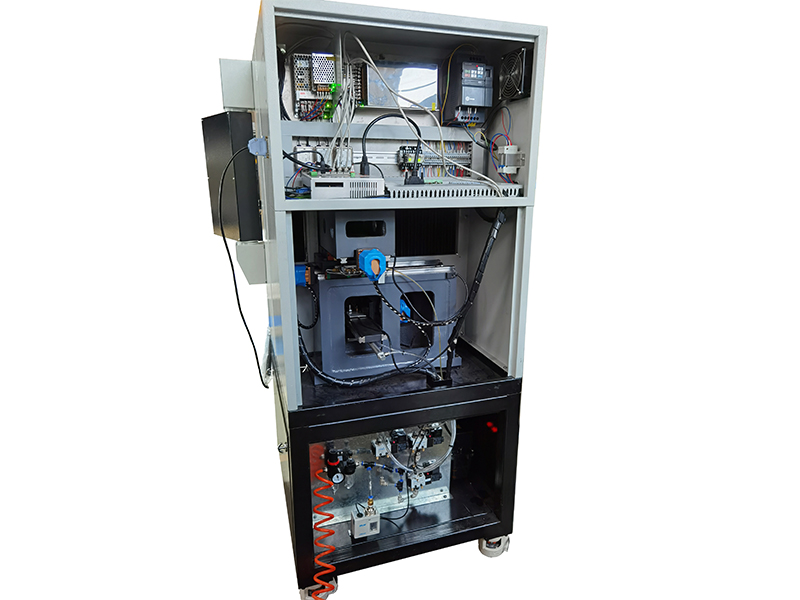

电气控制

控制系统

MAC-6x

控制面板

跟随系统

变频器

2.2kw

轴电机

100w伺服电机

主轴

变频电主轴

工作灯

Led防水照明灯

报警灯

三色led报警灯

线控手轮

6轴专用手轮

对刀仪

精密接触式电子对刀仪

刀库

刀库机构

/

刀座锁座

/

刀库控制

/

机械润滑

集中润滑油路

标配

线性轴润滑

定期手动注油润滑

旋转轴润滑

/

切削润滑

泵

/

水箱

/

过滤系统

/

水路

/

主轴冷却

泵

/

水箱

/

冷排

/

水路

/

主轴水冷机

标配水冷机

附件

机床脚

可调减震垫铁4只

工具箱

内六角扳手1套，螺丝刀2把，活动扳手1把

刀具

6mm 2把，4mm2把

夹头

Er11-4mm2个/6mm2个

数据线

无

导轨

台湾上银 20滚柱直线导轨

电气控制

控制系统

/

机械润滑

集中润滑油路

导轨、丝杆油路

油泵

电子油泵

切削润滑

泵

40w金属切削液泵

水箱

10L隔离切削液水箱

过滤系统

切削液过滤盘，过滤网

切削液

环保循环切削液

主轴冷却

泵

/

水箱

/

冷排

/

冷却液

/

冷水机

/

附件

A轴

/

顶尖

/

夹具

定心五轴虎钳，er卡盘，超薄卡盘，蛤蟆钳，等

刀具

端铣刀

10mm/8mm/6mm/4mm/3mm/2mm/1mm3刃，4刃

球头刀

10mm/8mm/6mm/4mm/3mm/2mm/1mm2刃

钻头

10mm/8mm/6mm/4mm/3mm/2mm/1mm60°
