产品系列

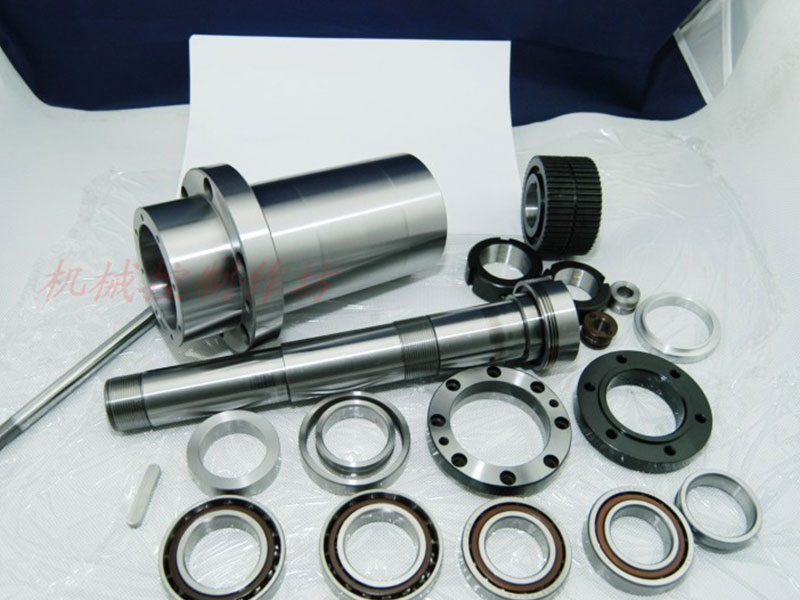

本产品采用高强度进口钢材,通过锻打以及多道热处理工艺,经过多级精密加工及时效处理,最终保证零部件的精度要求。
轴承采用前三后二,高精度高速配对角接触轴承, 充分保证动态精度、刚性、以及超长的使用寿命。
本产品采用气动方式松夹刀柄,操作方便,灵活、稳定。
刀库类型可选择直排刀库,斗笠式刀库,刀臂式刀库等。
本产品更可应用于立式、卧式加工中心,模具级精雕机,钻铣床,磨床等多种精密设备。可提供优良的使用品质。
套筒材料 | 40铬锻打 气体保护淬火,油炉时效 |
轴心材料 | 42铬钼铝 渗碳淬火,油炉时效 |
轴承 | 前三7008CTBT ,后二7007CDB |

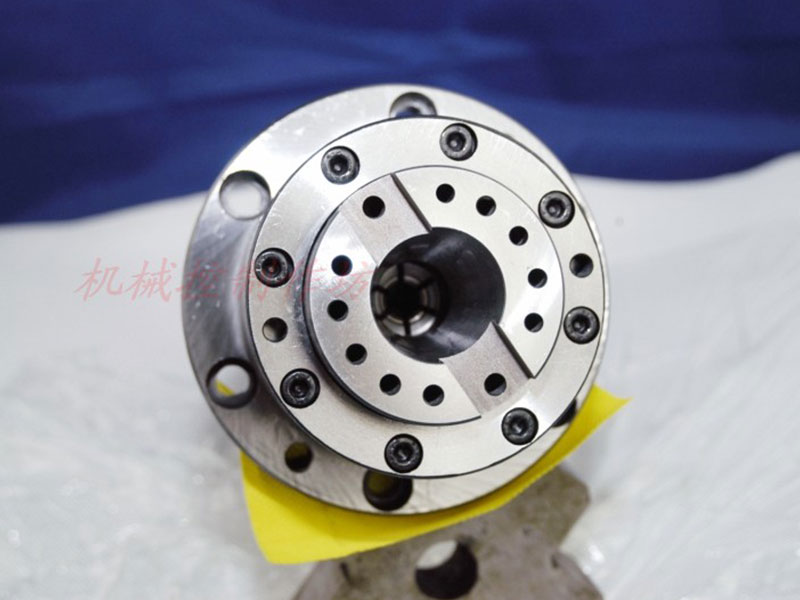

锥度 | BT30 带键槽 |
极限转速 | 6000/8000r/min 标配6000,可选8000 |
径向跳动值 | 优于0.003mm |
打刀力 | 1T |
打刀气压 | 0.5mpa-0.7mpa |
拉刀力 | 200KG |
打刀行程 | 5mm |
润滑 | 油脂润滑 |
温升 | 35度 |
重量 | 12kg |
电机功率 | 3.7-5.5kw |
皮带轮型号 | HTD5M-50 |
皮带宽度 | 30mm |
冷却 | 自然冷却 |
